干式多片电磁离合器工作原理详解
2017-12-08
干式多片电磁离合器是一种电磁离合器，通过线圈的通断电来控制离合器的接合与分离。电磁离合器可分为干式单片电磁离合器，干式多片电磁离合器，湿式多片电磁离合器，转差式电磁离合器等。关于干式多片电磁离合器工作原理，下面且听东莞天机传动小编为你娓娓道来。

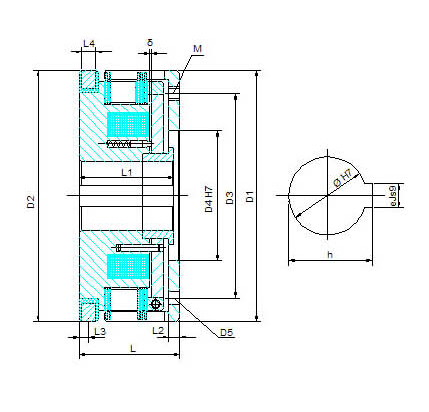

干式多片电磁离合器主要由激磁线圈、摩擦片、铁芯、衔铁及联接件等组成，一般采用直流24V作为供电电源。其工作原理如下：
1、主动摩擦片2安装在主动轴1的花键轴端，可以沿轴向自由移动且随主动轴一起转动。从动摩擦片3与主动摩擦片交替装叠，且由于其外缘凸起部分卡在与从动齿轮4固定在一起的套筒5内，因而从动摩擦片可以随同从动齿轮在主动轴转动时它可以不转。
2、在线圈6通电后，将摩擦片吸向铁芯7，衔铁8也被吸住，紧紧压住各摩擦片。从动齿轮会随主动轴转动就是依靠了主、从动摩擦片之间的摩擦力作用。
3、在线圈断电后，装在内外摩擦片之间的圈状弹簧会使衔铁和摩擦片复原，离合器便失去了传递力矩的作用。线圈一端通过电刷和滑环9输入直流电，另一端可接地。
以上就是关于干式多片电磁离合器工作原理的所有内容，包括但不仅限于。如有更多疑问或相关需求都可点击右侧咨询窗口或拨打我司全国免费咨询热线：180-2828-7736进行咨询。台湾天机牌电磁离合器-台湾原装进口产品，16年研发生产品质保障，你的不二选择。
